Procedimiento para fabricar arandelas de acero

STMI aplicaciones

• Punzonadora de tubo rotante
• Punzonadora lateral
• Embuticion profunda

En la realización de esta solución prima el rendimiento y la calidad de la pieza final. Dado el coste de este componente, era prioritario conseguir una elevada producción con el fin de obtener una reducción del precio/arandela.
Para ello se ha concedido una especial atención a los dos elementos que intervienen en el proceso:

- Sistemas de alimentación de flejes/extracción de la pieza elaborada
- Automatización de la matriz.

Los resultados han sido de la plena satisfacción del cliente.

Características de los componentes del sistema

Las peculiaridades mas importantes de los elementos integrantes del sistema son:

Alimentadores
Comprende Alimentador Neumático marca HERRBLITZ, modelo A50 que va provisto de los siguientes accesorios:

- Electroválvulas de accionamiento.
- Rodillo posterior para facilitar la introducción de la banda.
- Protección de seguridad,

El alimentador permite flejes de acero de estas características:

- Ancho máximo:50 mm
- Paso máximo: 50 mm
- Espesor máximo: 1,9mm

El alimentador permite un rendimiento de 280 ciclos/minuto

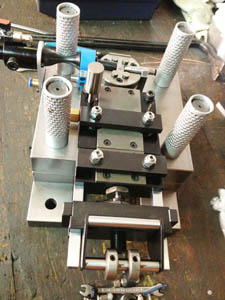

Matriz automatizada
Se trata de una matriz de doble efecto –equipada con pisador de fleje- y armazón de 4 columnas; de tipo concéntrica, que incorpora cuchilla para trocear fleje elaborado.
Los punzones y casquillos de corte son de acero sinterizado –pulvimetalurgico-; templados y rectificados a 64HRC.
Además:

- Va provisto de un Kit soplador de aire
- Control de salida de pieza Tororidal con sistema de aspiración
- Equipo de engrase ECO – PUL  2M
- Depósito presurizado de 5 l. (Válido solamente para aceites evaporables o de muy baja viscosidad). Presión: 0.3 Bares.
- Con 2 boquillas con escuadra y pié magnético.

objetivo: competitividad

La adecuada integración de las condiciones especificados para la realización del proyecto, es la garantía que STMI cumple en sus compromisos con los clientes.
Clientes que obtienen como objetivo final el poner en óptimas condiciones de rentabilidad a sus empresas para poder dar adecuada respuesta a los retos que el mercado está poniendo a las empresas del sector metalúrgico de la deformación.
