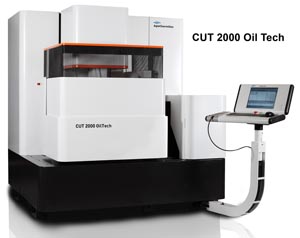

CUT 2000 OilTech: aceite dielectro que abre nuevas posibilidades a las maquinas de electroerosión por hilo
Con el lanzamiento de la nueva solución de electroerosión por corte de hilo CUT 2000 OilTech GF AgieCharmilles supera de nuevo las expectativas de los clientes, quienes a partir de ahora podrán servirse de las ventajas del mecanizado con aceite en una mayor cantidad de ámbitos de aplicación.
otros articulos sobre EDM
Con la nueva CUT 2000 OilTech, GF AgieCharmilles apuesta por el aceite como agente dieléctrico, por ejemplo en el caso del mecanizado de herramientas de carburo de tungsteno destinadas a la producción en serie de componentes de tecnología de la información y la comunicación o de piezas para relojes de lujo.
Para los ámbitos de aplicación en los que el mecanizado con aceite resulta muy ventajoso, la solución más adecuada no es otra que el generador de la CUT 2000 OilTech. El excelente comportamiento térmico y el sistema de control ofrecen el rendimiento de primera clase que esperan los clientes de GF AgieCharmilles.
Requisitos de empleo
La CUT 2000 OilTech, una variante de la apreciada CUT 2000 con agente dieléctrico basado en agua, se ha desarrollado especialmente para el empleo de aceite como agente dieléctrico.
Gracias a ello es sumamente apropiado para la fabricación de herramientas de carburo destinadas a la microelectrónica o al procesamiento de materiales sinterizados como el diamante policristalino (PCD).
El carburo y el diamante policristalino son muy duros pero poco resistentes a la corrosión, lo cual supone un problema que se solventa con la CUT 2000 OilTech gracias al mecanizado con aceite. Las piezas de trabajo pueden permanecer en el dieléctrico incluso durante tiempos de procesamiento prolongados, de un modo seguro y sin que se resienta la perfecta calidad de las superficies. Además, se prolonga la longevidad de la herramienta ya que no existe el riesgo de que se produzcan microfisuras.
La distancia (gap) de chispa más pequeña es una ventaja adicional en el procesamiento con aceite como agente dieléctrico. El resultado: con el mismo diámetro de hilo pueden fabricarse radios interiores y ranuras más pequeños. Es una auténtica ventaja en la producción en serie de piezas destinadas a la tecnología de la información y la comunicación, la electrónica y la relojería de lujo.
Superación de las expectativas
Con el fin de satisfacer las elevadas expectativas de estos sectores especiales, se ha dotado al CUT 2000 OilTech de un generador que obtiene unas rugosidades de superficie de RA 0,05µm, así como una perfecta calidad de superficie de pieza lista.
La estructura de la máquina de la CUT 2000 OilTech incluye un sistema de medición doble en todos los ejes consistente en la separación de las fuentes de calor de los componentes estratégicos responsables de la alta precisión, mientras que en la área del trabajo se mantiene constante la temperatura del dieléctrico . Gracias a estas características, la CUT 2000 OilTech alcanza una precisión de posicionamiento en una gama que sólo puede medirse en micras.
El impresionante rendimiento de mecanizado de la CUT 2000 OilTech se debe también al singular sistema de guía de hilo. Éste permite un mecanizado con un diámetro de hilo de 0,30 mm a 0,03 mm para una eficiencia y economía insuperables. El cambio de las bobinas de hilo se realiza automáticamente y para los cortes principales y delicados pueden emplearse hilos diferentes.
Los recorridos de la CUT 2000 OilTech son de 350 mm en el eje X y de 250 mm en el eje Y; el eje Z transcurre verticalmente en un recorrido de 256 mm. Los sistemas de medición doble ajustan todos los ejes a una precisión de una décima de micra (IJm] y garantizan la máxima precisión de posicionamiento de la máquina.
En el caso de la CUT 2000 OilTech las piezas de trabajo no necesitan orientarse perfectamente. El sistema de ajuste 3D con cabezal de captación en el eje Z reconoce la posición de la pieza de trabajo. El control Vision 5 de la máquina orienta el hilo verticalmente respecto de la superficie de la pieza de trabajo de modo automático. Durante todo el procesamiento el generador vigila constantemente los parámetros de proceso, reconoce el estado de la chispa y dado el caso optimiza el corte. La potencia se adapta automáticamente con el cambio de la situación.
Amplia gama de Customer Services
Como con todos los productos de GF AgieCharmilles, con la nueva CUT 2000 OilTech los clientes pueden utilizar una amplía gama de servicios, Customer Services, adaptados a las necesidades de cada cliente .. Operations Support garantiza un rendimiento y precisión ideales en el servicio diario y pone a disposición un extenso surtido de piezas de consumibles y repuestos originales . Machine Support amplía a un máximo los tiempos de servicio gracias a las piezas de repuesto originales, soporte técnico así como contratos de mantenimiento preventivo. Business Support aumenta a su vez el potencial de la empresa gracias a las soluciones comerciales hechas a medida.
